液壓軟管接頭類型及其應用
閱讀量：
液壓接頭是連接液壓管路與(yu) 液壓管路，或管路與(yu) 液壓元件的之間的連接元件，液壓接頭包含軟管用液壓接頭和硬管用液壓接頭，這裏僅(jin) 介紹軟管用液壓接頭，液壓軟管接頭一段連接液壓軟管（稱為(wei) 尾端），另一端連接其他元件（終端），為(wei) 了保證與(yu) 其他元件連接的兼容和無泄漏密封，液壓軟管接頭的終端需要遵循通用的接口標準進行設計，尾端的主要作用就是保證接頭與(yu) 軟管連接的長久密封。
從(cong) 接口的形式可以分為(wei) 如下幾種：
1.O型圈端麵密封軟管接頭
1.軟管接頭 2.油口 3.O型圈4.接頭5.螺母6.O型圈，當螺母5與(yu) 接頭體(ti) 的外螺紋旋合時，隨著擰緊力矩的增大，軟管接頭與(yu) 接頭體(ti) （件4）的端麵之間接觸並壓緊，接頭4端麵的O型圈產(chan) 生彈性變形，與(yu) 件6和件4端麵充分接觸並產(chan) 生壓力，起到密封作用。
安裝過程中需要特別注意，安裝前檢查密封圈。
2. 24°錐密封端軟管接頭
1.軟管接頭2.O型圈3.油口4.接頭5.螺母，當螺母5與(yu) 接頭體(ti) （件4）的外螺紋旋合時，隨著擰緊力矩的增大，軟管接頭外錐麵與(yu) 接頭體(ti) （件4）內(nei) 錐麵之間接觸並壓緊，軟管接頭1外錐麵的O型圈產(chan) 生彈性變形，與(yu) 件6和件4錐麵充分接觸並產(chan) 生較大的壓力，起到密封作用，由於(yu) 錐麵的杠杆作用，錐麵間的壓力更大，密封效果理論上更好。
安裝過程中需要特別注意，安裝前檢查密封圈。

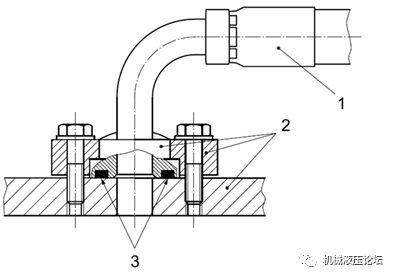

3.法蘭(lan) 端軟管接頭
1.軟管接頭2. 油口、法蘭(lan) 頭、法蘭(lan) 壓板3.O型圈，軟管接頭的法蘭(lan) 頭被法蘭(lan) 壓板壓在油口上，當螺栓擰緊力矩增加時，螺栓產(chan) 生很大的預緊力，螺栓預緊力通過法蘭(lan) 壓板，把法蘭(lan) 頭緊緊地壓在油口，法蘭(lan) 頭上的O型圈（件3）被壓的發生變形，軟管接頭（件1）的法蘭(lan) 頭端麵和油口麵充分接觸並產(chan) 生的壓力，起到密封作用，由於(yu) 使用高強度螺栓，接觸麵間的壓力很大，密封效果理論上非常好。
安裝過程中需要特別注意，安裝前檢查端麵O型圈。
4.螺柱端軟管接頭
接頭螺紋根部帶有O型墊圈，接頭通過螺紋與(yu) 有口連接時，O型圈與(yu) 油口端麵貼合起到密封作用。
5.37°擴口端軟管接頭
1.軟管接頭2. 螺母3.鋼管4.套管，當螺母2與(yu) 接頭體(ti) （件1）的外螺紋旋合時，隨著擰緊力矩的增大，軟管接頭外錐麵與(yu) 鋼管（件3）內(nei) 錐麵之間接觸並壓緊，軟管接頭1件3錐麵充分接觸並產(chan) 生較大的壓力，起到密封作用，由於(yu) 錐麵的杠杆作用，錐麵間的壓力更大。
液壓管接頭選取的過程中需要考慮接頭的最大工作壓力、工作溫度、接口尺寸、適用的管內(nei) 外徑尺寸、安裝是否方便、是否經濟等多種因素選取。接頭的最大工作壓力應不低於(yu) 軟管的最高工作壓力。
